４ X線出力の精度
図２、図３及び図４は、実際の測定を紹介したものです。これは蛍光量計と呼ばれ、測定器の中ではシンプルな機械です。検出部分に蛍光板を用いてその蛍光発光量に応じて測定します。
 |
 |
 |
|
| ＊： |

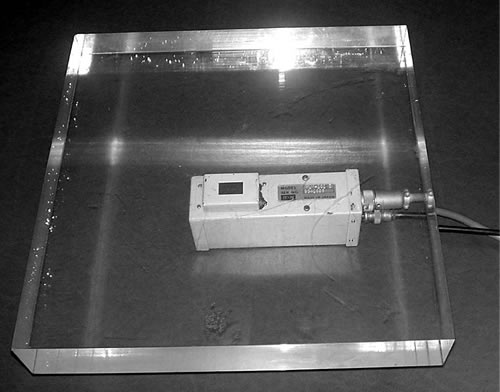

蛍光量計の上に散乱体であるアクリル板を置いているところ。X 線量は照射野に影響されるので、１０×１０cm の一定条件の下に測定されます。 |
図２ 蛍光量計 |
|
 |
|
 |
|
|
|
|
| ＊： |

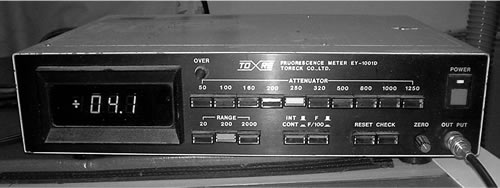

X 線量に応じた値が表示されます。このようにさまざまな測定機器が販売され、高額なものから安価なものまでありますが、定期的に測定することによって安価な測定器であっても、X 線の出力が変化したことを知ることは十分可能です。 |
図３ X線量測定機器 |
|
|
|
|
|
|
|
|
| ＊： |
オシロスコープ等があれば、蛍光量計と接続することによってX 線の出力や異常の有無、あるいは特性までも知ることが可能です。 |
図４ オシロスコープ |
|
|
|
|
|
 |
２/２ |
 |
|
|
|
