５ 照射野
照射野は、鏡に反射させた照射ランプの光と、実際にX 線が照射される部分が合致するように調整されていなければなりません。
X 線可動絞りによって、照射野以外へのX 線を大幅に減少させています。経年変化やX 線可動絞りへの強い外力等により、内部の遮へい物が剥がれたり、ずれたりして有効な遮へい効果が得られない場合があります。光照射野とX 線照射が合っているかなど定期的な確認が必要です。
なお、照射野の調整は比較的簡便に行うことが可能です。
 |
 |
 |
|
| ＊： |

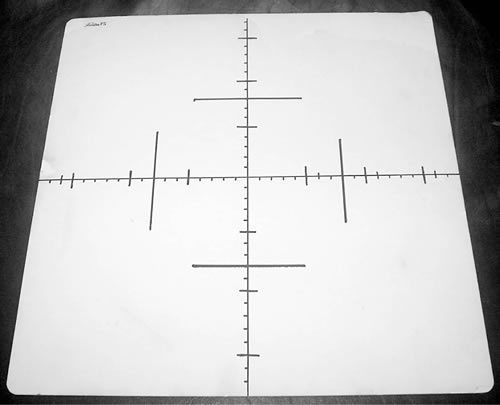

蛍光板に定規で目盛りを入れたものです。透視や低線量の照射で実際の照射範囲が確認できます。大まかな照射野のズレを確認するときに便利です。 |
図５ 照射野 |
|
 |
|
 |
|
|
|
|
| ＊： |

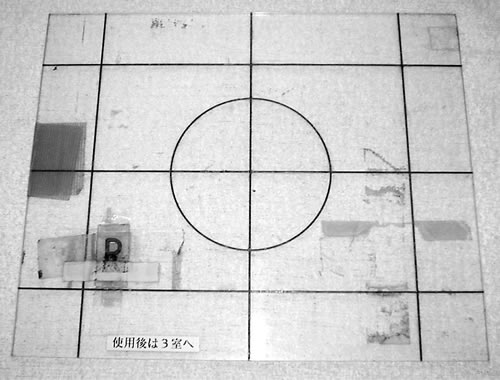

照射野のズレを実際にフィルムに撮って確認するファントムです。 |
図６ ファントム |
|
|
|
|
 |
 |
１/２ |
 |
|
|
|
