１ X線装置に伴うトラブルや不具合事例
（２）高電圧発生装置
診断用X 線装置は４００kV 以下の高電圧を使用します。その発生器が高電圧発生装置で、さまざまな仕組みで高電圧を発生させています。しかし、どの仕組みであっても、昇圧された二次側の電圧は人間にとって致命的なエネルギーを持っています。高電圧発生装置のトラブルは、いわゆる漏電等による感電です。少しでもトラブルの疑いがあるときには、近寄らずに非常停止ボタンを押すか、元の電源をすみやかに切ることです。
 |
 |
 |
|
| ＊： |
整流管等の異常により高電圧が発生異常を起こします。通常は目にすることはありませんが、高電圧発生装置が入っているボックスは開けないようにします。 |

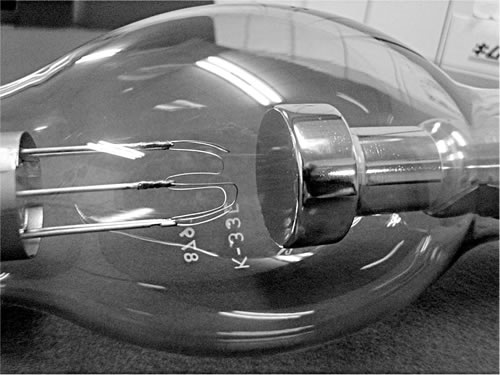

図６ 整流管 |
|
 |
|
 |
|
|
|
|
| ＊： |
高電圧発生装置はインバーター化され、変圧器が小型になり設置スペースが小さくなりました。異音や異臭がないか側に行って確認します。 |

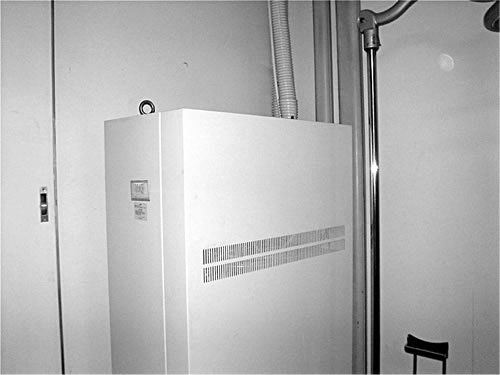

図７ 高電圧発生装置 |
|
|
|
|
 |
 |
