１ X線装置に伴うトラブルや不具合事例
（３）X 線高電圧ケーブル
X 線高電圧ケーブルは、高電圧発生装置からX 線管に高電圧を供給するためのケーブルで、通常は絶縁体で覆われています。X 線高電圧ケーブルでは、絶縁不良や接触不良により、漏電やX 線が出ないなどの事故が発生します。災害等の後には、剥離するなど損傷があるかもしれませんので、主電源を入れる前に確認してください。
 |
 |
 |
|
| ＊： |
光照射野と実際のX 線照射野が合っているかなど、定期的な確認が必要です。 |

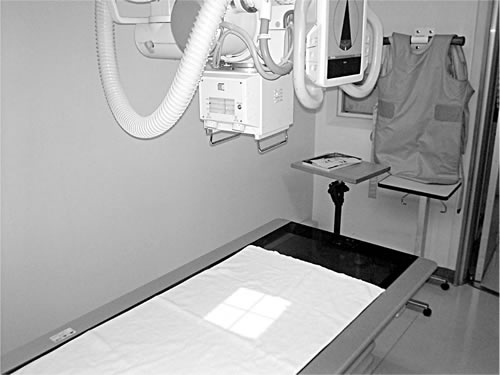

図１０ 光照射野とX 線照射野 |
|
 |
|
 |
|
|
|
|
| ＊： |
X 線可動絞りはX 線照射口にネジ等で固定されているので、ゆるみ等による脱落がないよう、始業点検で確認を行います。 |

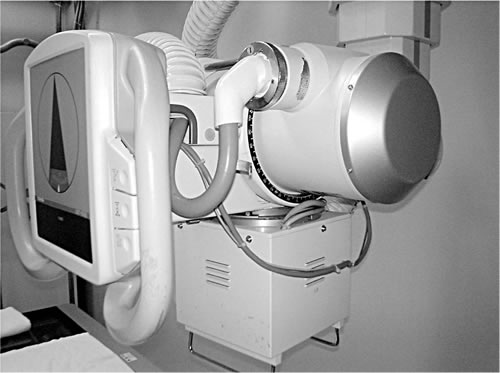

図１１ X 線可動絞り |
|
|
|
|
|
 |
５/７ |
 |
|
|
|
