２　X線装置の基本構成

イ　透視（I．I、TV 系）
　X 線イメージインテンシファイア（X−ray image intensifier; I.I）は、入射されたX線像を、それに相当する明るい可視光像に変換する機能変換デバイスで、蛍光増倍管（I.I 管）と呼ばれています。I.I 管で作り出された可視光像は、その後、光学系を介してフィルムやテレビカメラに取り込まれます。図２２はI.I 管の原理と種類、図２３はI.I 管を使用したX 線テレビシステムの概略図です。

　I.I 管は信号増幅を行うので、術者の被ばく線量を減らすことができます。さらに、リアルタイムにX 線画像を供給できるので、心臓血管造影を行う際、テレビカメラからの電気信号をデジタル信号処理して、血管造影画像（digital subtraction angiography； DSA）を得るために使われています。

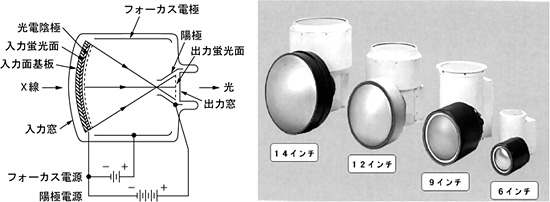

	図２２　I.I 管の原理と種類

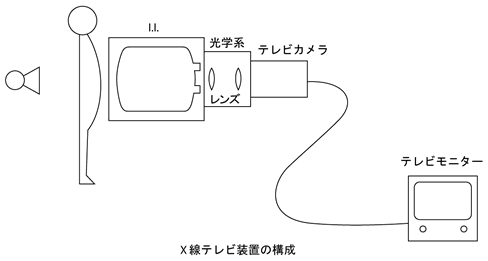

	図２３　I.I 管を使ったX線テレビシステム図
