２　X線装置の基本構成

（４）映像系

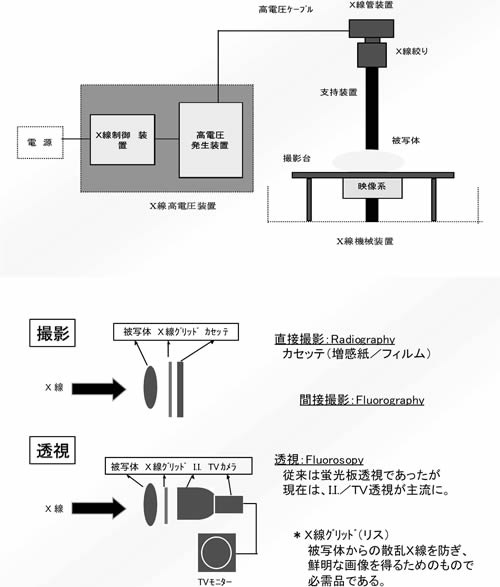

	図２０　映像系の基本構成

ア　直接撮影（フィルム系の基本）

　 　 　 　

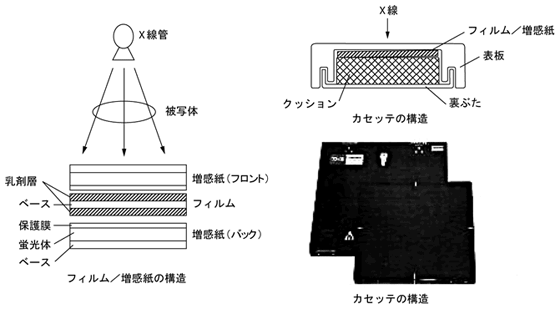

	図２１　フィルム系


　 撮影に用いるフィルムは、ポリエステルのベースの両面に写真乳剤を塗布したもので、内側に増感紙を貼り付けたカセッテに挟んでセットします。

　 被写体を通過したX 線は、カセッテに到達し増感紙を光らせ、フィルムを感光させます。このとき、フィルム単体もX 線を受けて感光しますが、増感紙と組み合わせることにより、感度は数十倍から数百倍に達します。すなわち、X 線写真の大半は、増感紙の働きによって成り立っていると言えます。

　 図２１の右側は、カセッテの一例です。カセッテはフィルムと増感紙を均等に密着させ、かつ遮光しなければならないので、従来はアルミ製のものが使われてきましたが、最近ではX線の透過性が良く丈夫で軽量なCFRP（カーボン樹脂）が使われはじめています。

　 また増感紙は、一般にフロントとバックの２枚で構成されますが、バックに到達するX 線の方が少ないため、バックの方を高感度にしています。現在では、フィルムに代わりCR・FPDと呼ばれる、コンピュータと組み合わせたデジタル検出器が登場しています。
